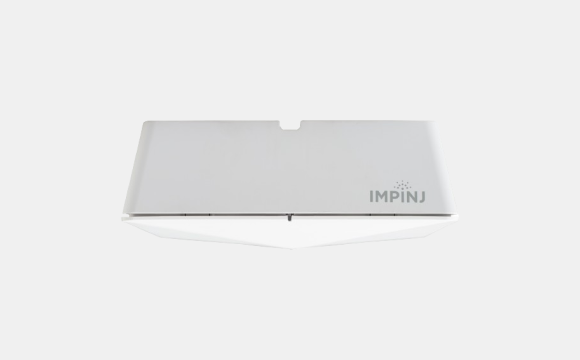

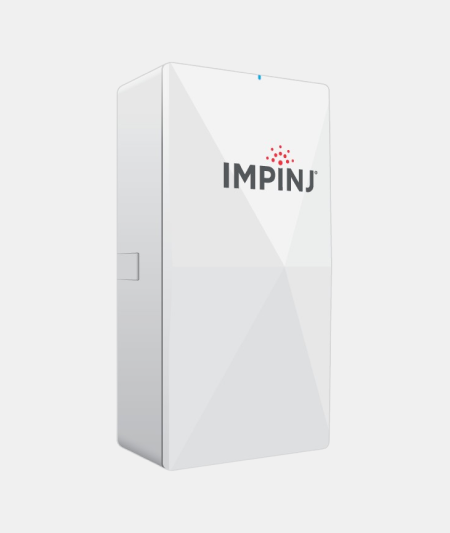

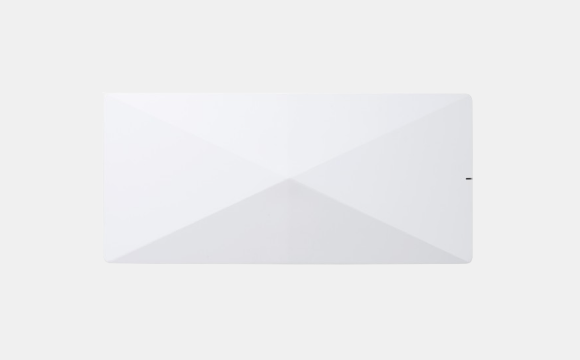

RFIDリーダライタ IMPINJ xSpan Gateway

RFIDリーダライタ IMPINJ xSpan Gatewayとは？

xSpanは、13のビームアレイとRFIDテクノロジーを融合させることで、RFIDタグの位置や移動履歴を検知できる機能を備えた、アンテナ一体型RFIDリーダライタです。
アンテナとリーダが一体になっているため施工が容易でかつ、xSPAN1台でRFIDタグ通過の方向判別も可能です。
方向識別用途のニーズが必要な在庫管理や入出荷管理にマッチするデバイスです。

カタログダウンロード

主な特徴

アンテナとリーダ一体型のオールインワンモデル
13のビームアレイとRFIDテクノロジーでタグの位置情報や移動を検知可能。
広範囲読取(Inventory)と、方向絵検知(Direction)の両軸を持ち合わせたユニークな性能。
天井とスタンド式の設置が可能。天井取り付け用の専用マウントもラインナップ。
ナイスミドル(当社製)と組み合わせることで、上位側との連携が可能。

動画紹介

プロダクト詳細

13個のビームで高精度の読取を実現

IMPINJ Gatway xSPANは、リーダライタと13個のディアルポラライズドビームを備えており、本体の3つのセクターに分けることで読み取りを制御します。xSpanのビームステアリングは、長軸方向で120℃、単軸方向で80℃にわたる広い範囲をカバーでき、RFIDタグを精度高く読み取ります。

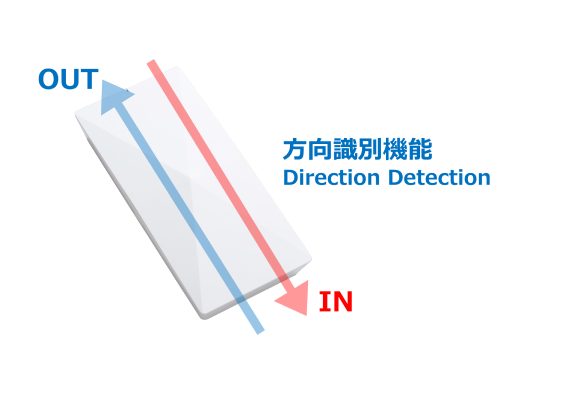

方向検知機能

xSPANは13個のビームでタグを検知することが可能で、リーダライタ両側のセクターにおける、タグ検知レベルをリーダライタ自身で判断し、方向判別(IN/OUT)を可能とします。

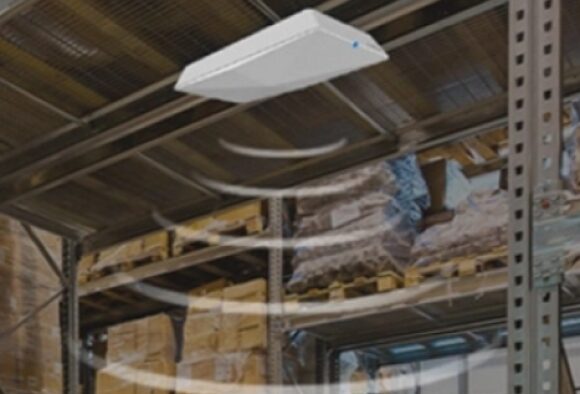

天井取り付けマウント

xSPANは本体にマウントが付属してあり、天井への取り付けが容易です。
専用マウントにビス止めすることで、専用治具を使うことなく天井側への取り付けすることが可能です。(本体重量3.4kg)
*天井の構造によっては設置が難しい場合もあります。

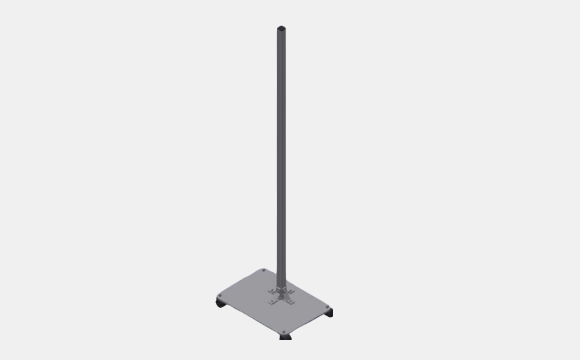

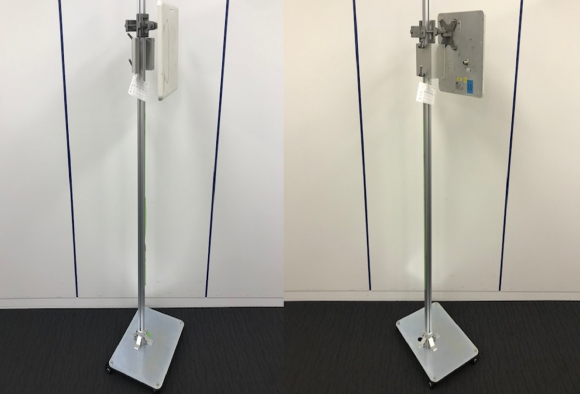

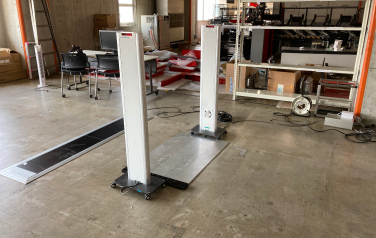

簡易設置用アルミ架台スタンド

xSPANが設置できる、簡易型のアルミフレーム架台スタンドをラインナップ。
スタンド式でのデモ用途や、簡易的な設置読取といった用途で使用いただけます。
架台スタンドには、キャスターも取り付けられるため移動も容易です。

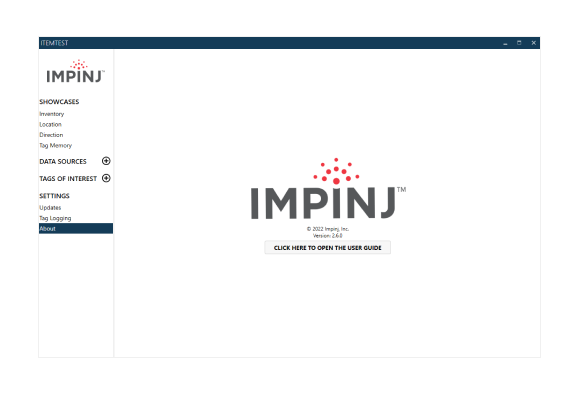

IMPINJ製デモアプリ Item Test

Item testは、IMPINJ社製RFIDリーダライタの読取デモ用途に活用できるソフトウェアです。
リーダの出力やアンテナポート、など設定することで、簡単な検証を行うことが出来ます。
Item test内で、方向検知の読取検証も行うことができます。
ソフトウェアは、英語のみですが、リーダライタ購入いただいたお客様に限り日本語マニュアルも提供し、運用方法をサポートいたします。

IMPINJ製リーダライタ用ミドルウェアの決定版。”ナイスミドル”

ソフトウェア開発期間を大幅削減可能にするミドルウェア！
RFIDシステムを導入する為に、開発者を育成するのは約1年は必要とされています。「ナイスミドル」は、 10ページ程度の和文マニュアルで、 RFIDのシステムを開発可能にすることをコンセプトに開発されたミドルウエアです。既存スタッフによる短期間での業務システム開発をご検討のユーザー様に最適なソリューションです。

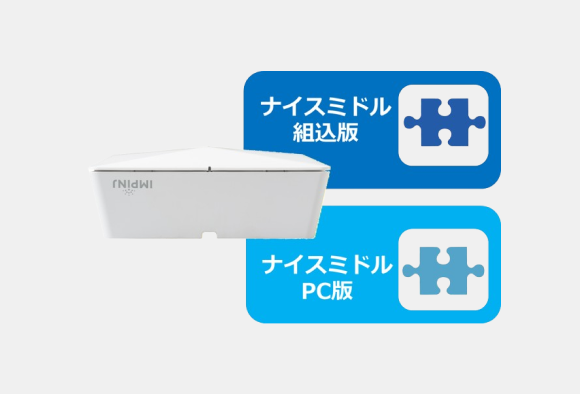

ナイスミドルの特徴

エアプロトコルやLLRPの知識がない方でも、10ページ程度の和文マニュアルでRFIDのシステムを開発可能にすることをコンセプトに開発されたミドルウェア。
Impinj社製リーダライタに組み込んで動作する組み込み版とPC版をラインナップ。
・対応機種：R700、R420、xSpan。
GPIOポートに接続されたLED警告灯などを制御可能。
PC版は、複数台のリーダライタの制御に対応。
組み込み版は、制御用PCを必要なく、リーダ単体で動作が可能。
短期間での業務システム開発をご検討のユーザー様に最適。

RFIDリーダライタ IMPINJ xSpan Gatewayに関する
お見積りやご相談などお気軽にお問い合わせください

こんなニーズの方におすすめです！

RFIDタグを精度高く天井から読み取りたい
天井にアンテナを複数設置することなく、1つのユニットで読み取り動作実現したい
RFIDタグ読み取り時に方向識別することで、入出荷や入退室といった運用に生かしたい
スタンド式で簡単に設置できるリーダを探している

お問い合わせ

03-3355-2410

活用シーン

01

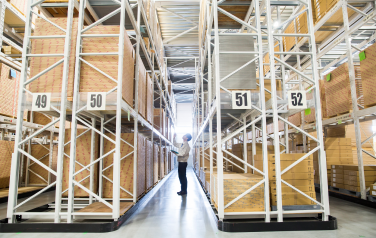

在庫管理ソリューション

倉庫にある製品や資産にRFIDタグを取り付け、一度に読み取ることで在庫の所在管理や棚卸といった業務改善を実現することが出来ます。
02

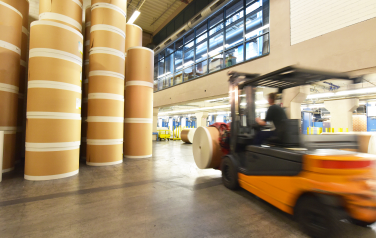

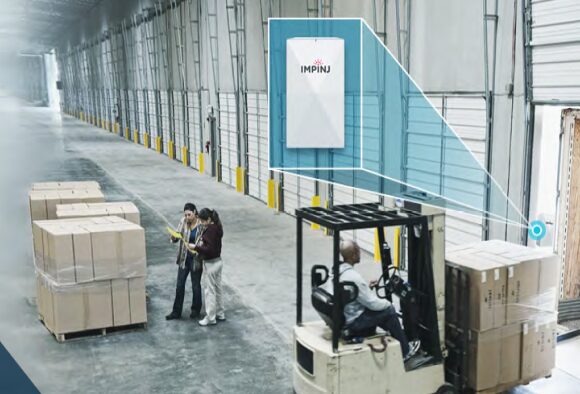

入出荷管理ソリューション

物流倉庫や工場出入り口にRFIDゲートを設ける事で、RFIDタグを取り付けた製品が、いつ、どこを通過したか把握することが可能となり、入出荷の見える化を実現します。
03

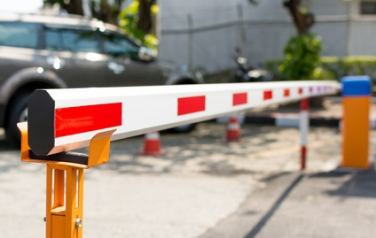

車両管理ソリューション

車両入退場ゲートにRFIDゲートを設置することで、RFIDタグが取り付けれた車両を感知した際に、自動的に入場ゲートを開けるような運用を可能とします。
04

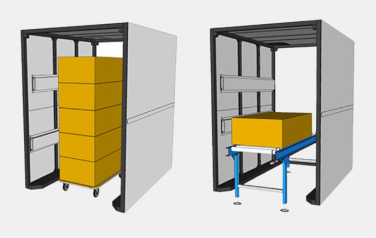

RFIDトンネルゲートソリューション

トンネル型の入出荷管理ゲートに組み込むことで、段ボールの中に入った大量の製品を一度に読み取ることが出来、入出庫業務の改善を実現します。
05

盗難防止ソリューション

小売店舗の出入り口にRFID型防犯ゲートシステムを導入することで、RFIDタグが取り付けられた商品の万引きを検知しアラームでお知らせするシステムを実現します。
06

RFID入退室管理ソリューション

RFIDタグを持った、”人”が通過した際に、RFIDタグを常時読み取ることで、入退室のログを記録する運用を実現します。

周辺機器（アクセサリー）

アルミフレームスタンド架台

xSPAN対応スタンド式アルミフレーム架台

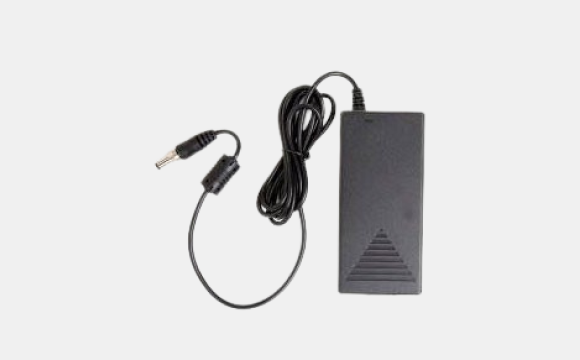

専用AC/DC電源アダプター

Speedway R420専用のAC/DC電源(日本製)です。

仕様情報

製品名	IMPINJ xSPAN
内蔵リーダライタ	IMPINJ Spedway R420
サイズ	48×22×9 (cm)
重量	3.4kg
プロトコル	EPC GlobalUHF RFID Class1 Gen2v2 / ISO 18000-63
周波数	916.8MHz – 920MHz LBT 無し
最大受信感度	-84dBm
送信出力	=10.0～31.5 dBm (PoE) IEEE 802.3af +10.0～32.5 dBm (ACアダプタ）)
動作温度範囲	-20℃～50℃
保管温度範囲	-20℃～50℃
電源	802.3af POE、又は、定格24Vdc/2.1AのAC-DC電源
保護等級	IP50
