RFIDポータルゲート Wave Gate

RFIDポータルゲート Wave Gateとは？

産業用途向けのコンパクト且つ堅牢製の高いアルミ筐体性RFIDゲートソリューションシステム
IMPINJリーダライタと接続し動作する為、優れたRFIDタグ検出性能を発揮します。また、ナイスミドルと組み合わせることで、上位側との連携を容易とするほか、移動タグ識別検知ロジック(オプション)を実装することで、ゲート周囲での持ち回り発報を抑制することも可能です。工場や倉庫、図書館といったシーンで、資産の持ち出し防止用途としてお勧めです。

カタログダウンロード

主な特徴

工場や倉庫といった産業用途に最適な持ち出し防止パッケージ
視覚的に圧迫感を感じないコンパクトデザイン
RFIDゲートに必要となる基本機能を全て網羅したゲートソリューションのパッケージ商品
IMPINJリーダライタ RAIN RFID R700 およびSpeedway R420に対応
赤外線センサーと移動検知ロジックによる、読み取り精度の向上
3Dステレオカメラ入店カウンターと連携した方向識別による、安定した運用
ナイスミドル経由でのPOSシステムとの連動開発対応も可能。

動画紹介

プロダクト詳細

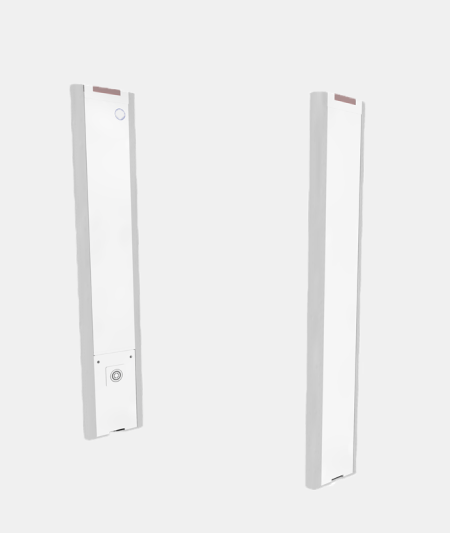

コンパクトデザインのポータルゲートシステム

ゲート高1.25mのコンパクトなデザイン。間口に設置した際の圧迫が少なく、図書館、工場、倉庫に設置しても圧迫感をもたらしません。
ゲートは、アンカー固定で設置できますが、ベースプレートで施工することも可能。

IMPINJ リーダライタに対応

Wave GateはIMPINJ RFIDリーダライタを搭載したコントロールボックスと組み合わせて動作します。IMPINJの高性能なリーダライタ性能で駆動する為、優れたタグ検知性能を発揮します。

反射による誤検知が少ないWaveアンテナ

Waveアンテナは、半円筒形のビームをいくつも放射することでタグを読み取るマルチ直線偏波方式のアンテナです。照明の光に例えると蛍光灯のようなアンテナビームを放射する為、ワイドな読取ゾーンを確保します。

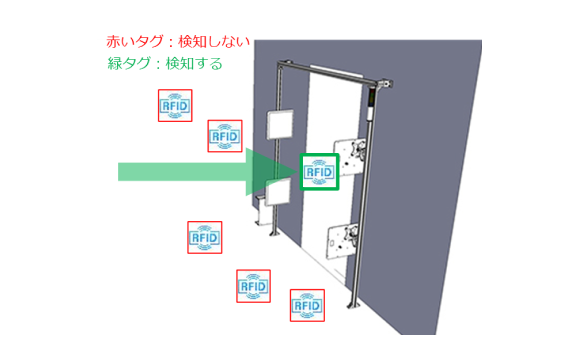

移動体識別ロジックとセンサーによる読み取り精度の向上

RFIDリーダライタに移動タグ識別ソフトウェアを実装することで、RFIDゲート間を通過したタグを特定し、読み取る制御を行います。これにより、RFIDゲート周囲に存在するタグの誤読を低減し、より精度の高いRFIDゲートの運用を実現します

RFIDポータルゲート Wave Gateに関する
お見積りやご相談などお気軽にお問い合わせください

こんなニーズの方におすすめです！

運用しているRFIDタグを資産の持ち出し防止に活用したい
精算レジや貸出システム等と連動し、アラーム発報を制御できる仕組みが必要
上位システム側の制御でアラーム制御できるような柔軟なゲートシステムを探している
精度高くRFIDタグを読み取れて、且つコンパクトなゲートシステムを求めている

お問い合わせ

03-3355-2410

活用シーン

01

図書館

Wave Gateは日本各地の図書館に採用されています。RFIDタグが取り付けられた書籍の持ち出し防止用途に活用頂けます。
02

オフィス

オフィスの重要な書籍管理や、重要資産の持ち出し防止用途に活用いただけます。
03

工場

RFIDタグが付いた商品を扱っている物流倉庫において、持ち出し防止用途で活用いただけます。

周辺機器（アクセサリー）

コントロールボックス

IMPINJリーダライタと外部機器との接続を容易とする物理的なI/O接点を搭載した、制御ユニット。様々な外部機器との物理連携を可能とします。

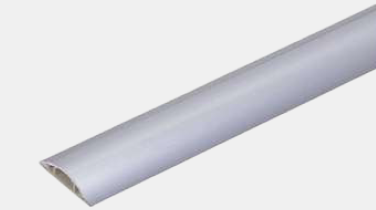

アルミワイドフラットモール (1500mm)

ゲート間の渡りケーブルを隠蔽するための1.5mサイズのアルミモール。床工事が難しい既存店舗などに最適なオプション品です。

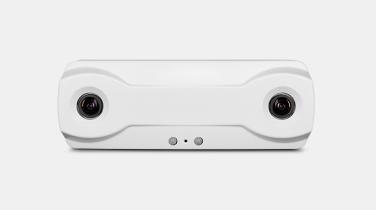

来店客数カウントシステム

方向検知機能と組み合わせ、退店方向の動線検知とRFIDタグの判断で精度の高いアラーム発報を実現するためのオプション品

仕様情報

RFIDリーダライタ	型番：IPJ-REV-R420 通信規格：EPCglobal Class1 Gen2 対応インターフェイス:イーサネットLAN通信、RS232対応
アンテナ	直線偏波 4db
アンテナケーブル	同軸ケーブル材:5D-FB、コネクタ形状:TNCRP 長さ:6ｍ(A筺体接続用)・長さ:8ｍ(B筺体接続用)
ゲート幅	最大2.5m ※弊社標準タグ使用時の場合
音声合成気	固定音声再生方式(不正持出し検出時鳴動) * 4種類の音源より1種類を選択
光軸センサ	最大5mまで
筐体材質	ルミニウム合金(筺体主材質) 鉄(ベースプレート)
筐体寸法	H:1,250ｍｍ × W:235ｍｍ × D:56ｍｍ
筐体重量	PGP010-A:約10Kg PGP010-B:約10Kg
電源	蔵スイッチング電源使用(100VAC-24VDC 2.2A 52.8W) 消費電力:約30W
規格	内電波法：構内無線局用無線設備(免許局) RFID機器ガイドライン(医療機器に関する影響:ゲート型)適用機器
